領祺科技福建龍巖400V分布式低壓光伏發電群調群控方案

一．400V低壓分布式光伏發電組網發展迅速

光伏發電產業的迅速發展，無論是在城市還是鄉村，不少建筑物的頂部已經被小型分布式的光伏發電設備占領，隨之而來的就是管理和維護問題，尤其是數量龐大的分布光伏發電站，由于分布不均而且數量較多，以通常的人工巡查維護不僅成本較高而且效率也較為低下，現在通過將分布式光伏電站進行互聯組網便可有效解決維護管理難題。

二、400V低壓分布式光伏發電站群調群控組網方案

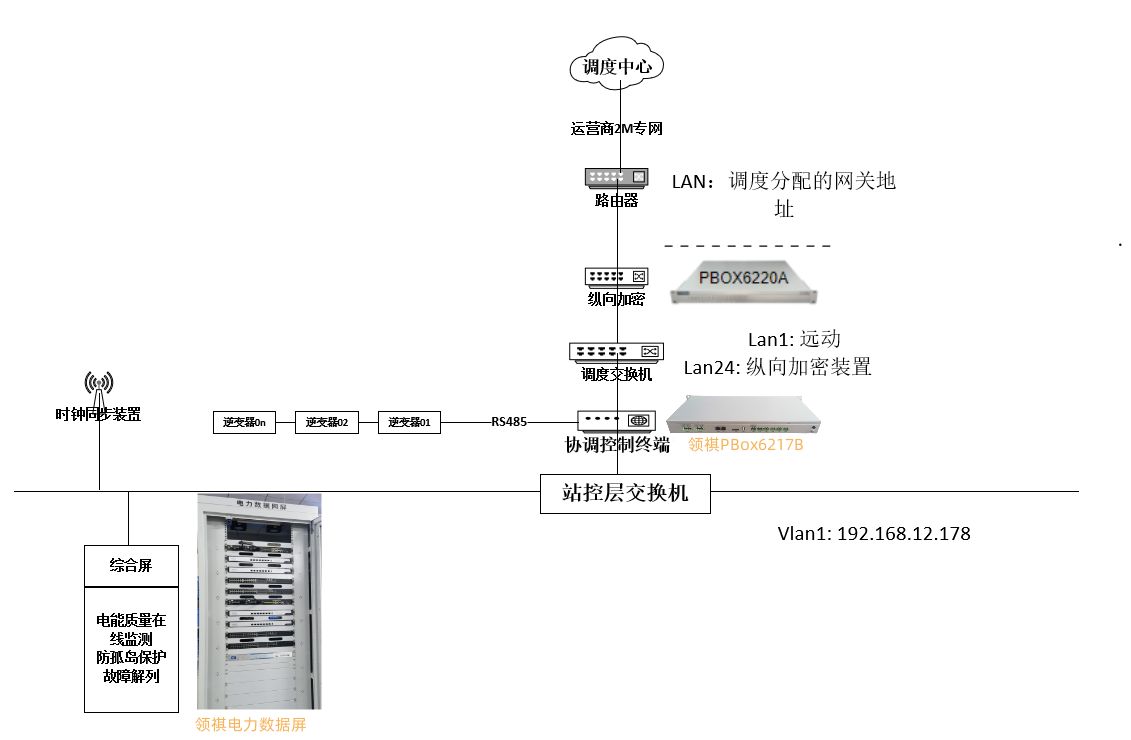

（領祺科技福建龍巖400V低壓分布式光伏發電站群控群調方案）

光伏電站群控群調響應系統光伏區部署：

（1）箱變低壓側部署快速功率采集和協議轉換的群控群調終端裝置Pbox6217B，用于規約轉換功能和組建光纖環網功能。

（2）群控群調終端裝置安裝在箱變低壓側，從箱變低壓側取220V交流電源，從原光纖配線架上接跳纖搭建光纖環網，同時接逆變器，用于接收和下達控制協調指令。

（3）群控群調終端裝置PBOX6220A的ETH4口用網線接入環網交換機對數據進行縱向加密以此保障電力生產數據信息安全。

（三）光伏電站群控群調系統的功能：

（1）實現了通過調節逆變器的批量控制，光伏廠站的有功，無功，功率因素的群控群調。

（2）有功控制時間小于200ms，動態無功響應時間小于30ms。

三、低壓分布式光伏發電站群控群調組網優勢

通過群控群調組網方案可以有效的將這些數量眾多分布零散的光伏發電站進行統一的調度管理和維護，降低人工巡查維護成本增加光伏發電站效益，從而為光伏發電行業提供降本增效的解決方案。
