一、10千伏中高壓光伏組網群調群控發展背景
隨著化石能源的不斷消耗，人們對能源的需求不斷多元化，分布式光伏太陽能發電也不斷發展，隨著分布式光伏整縣試點項目公示，全國整縣分布式市場正在如火如荼的推進，部份省份如福建、山東、浙江、江蘇要求分布式光伏電站具備接入分布式電源主站的功能，這就需要數量龐大的分布式光伏電站通過有線或者無線4G/5G進行統一的群控群調管理。下面以領祺科技福建10千伏中高壓光伏組網群調群控解決方案為例詳細介紹一下10千伏中高壓光伏組網群調群控解決方案。
二、10千伏中高壓光伏組網群調群控組網方案

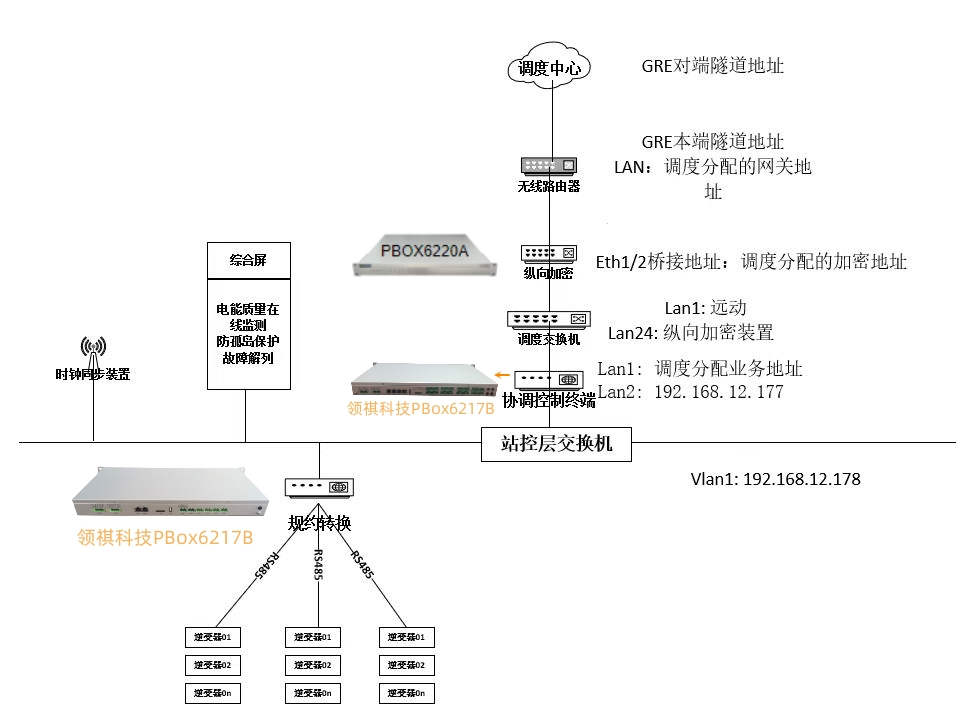

（領祺科技福建地區項目10Kvz中高壓群調群調組網設計方案）
光伏電站群控群調響應系統光伏區部署：
（1）箱變低壓側部署快速功率采集和協議轉換的群控群調終端裝置Pbox6217B，用于規約轉換功能和組建光纖環網功能。
（2）群控群調終端裝置安裝在箱變低壓側，從箱變低壓側取220V交流電源，從原光纖配線架上接跳纖搭建光纖環網，同時接逆變器。
（3）群控群調終端裝置PBOX6220A的ETH4口用網線接入環網交換機。
（4）群控群調終端裝置配置，參考在線配置幫助文檔。
（5）查看逆變器性能指標，是否具備毫秒級功率控制能力，視情況決定是否升級。
（三）光伏電站群控群調系統的功能：
（1）實現了AGC、AVC、一次調頻和一次調壓功能，AGC、AVC和一次調頻功能滿足調度要求。
（2）有功控制時間小于200ms，動態無功響應時間小于30ms。
此方案支持全數據上傳調度功能：支持向配電自動化主站上傳功率、頻率、信號等功能，實現全數據接入。有功精準快速控制：可以做到10秒內控制至目標值，收到主站有功為零指令時5秒內切除站點有功出力。無功電壓精準快速控制：可以做到10秒內控制至目標值，控制指令模式包含無功、電壓、功率因數、電壓上限、電壓下限等多種控制模式。
三、10千伏中高壓光伏組網群調群控組網發展意義
分布式光伏及其它新型能源的涌現及大量新型清潔能源的并網，已經使我國的電網形態從無源單向電網向有源雙向電網的潮流結構變化，給電網未端帶來前所未有的諸多問題及挑戰。有關并網帶來的問題分析（詳見本網易號其它文章分析介紹）。短期內的新型能源接入，致使電網缺乏有效承載力評估、實時監測和調節控制手段；為了做到精細化管理，精準化調度并對所有并網的分布式清潔能源均做到可觀可測可控。并在可控方案上做到一鍵群調，一鍵群控。做到發電與友好消納，做到源網荷儲良好的互動協調。向新型電力系統轉變的堅實支撐。
