保信子站：全名繼電保護信息管理子站，是用來采集和監視全站繼電保護裝置信息，并將保護裝置的遙測、遙信、定值、動作信息、故障信息等收集、處理、控制、存儲并按要求轉發給對應主站管理系統，一般是以管理機的形式存在，可選配工程師站。正常故障錄波器和報信子站 、PMU、電量的都要接入雙套調度數據網。

一、保信管理機及保信子站保信主站組網

1、保信子站功能

功能：保護裝置信息的收集、轉發和監視；定值查看和管理；保護功能投退；保護動作信息管理；保護裝置狀態監視等。

2、硬件組成

保護管理機：也就是保信子站，主要負責數據處理、存儲及遠傳。

保護接入裝置：也叫串口服務器，有的保護裝置沒有網口，只能通過485串口進行通訊，保護接入裝置起到了“串轉網”的功能，將串口數據轉換成網絡方式傳給管理機。

交換機：用于站內組網通信。

光電轉換器：用于長距離通信（多小室），實現光電信號之間的轉換。

網絡存儲器：用于子站數據的本體存儲。

（1）保信子站對下接在站控層II區交換機，對上通過調度數據網非實時交換機上送調度；

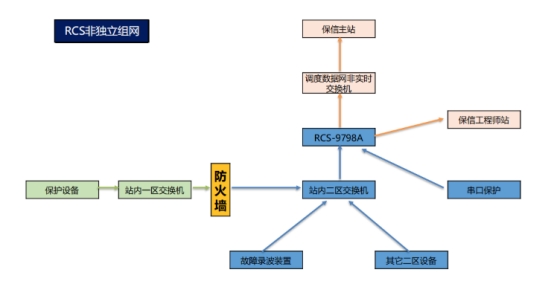

（2）非獨立組網時，I區交換機與II區交換機通過防火墻連接，配置從I區保護到II區保信子站策略；

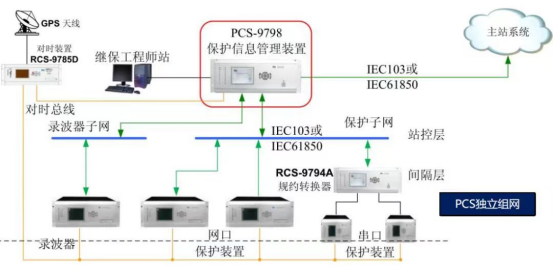

（3）獨立組網時，使用保護設備多余網口接入II區交換機，不能與I區有任何交集。

（4）工程師站只是個附屬，與保信業務無任何關聯。如果站內配置了工程師站，需要通過保信子站對上103規約上送信息至工程師站，工程師站不接入站控層。

（5）故障錄波需接入保信子站上送保信主站。另外，220kV及以下變電站故錄設備采用點對點組網，直接上送對應故錄主站；500kV電站所有錄波器采用單獨組網，接入II區數據網關 機，故障錄波主站用國網103通訊協議和站端II區網關機通訊，主站系統通過103地址和每臺錄波設備通訊，實現數據上傳。

二、故障錄波系統

故障錄波裝置主要是用于電力系統故障動態過程的記錄，其主要任務是記錄系統大擾動發生后的有關系統電參量的變化過程及繼電保護與自動裝置的的動作行為。

以前站內的故障錄波器是通過接入保信子站再接入調度數據網的，后來實踐證明，保信系統并不能替代錄波組網，主要原因是其無法應對錄波器采樣率高、通道數多、啟動頻繁、文件超大等特性。

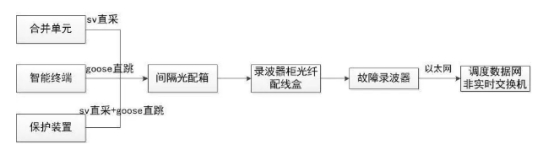

因此，現在逐漸將錄波器從保信系統中分離出來單獨組網，故障錄波器不經保信子站，而直接非實時交換機接入調度數據網，通過加密網關、路由器及其他信通設備與故障錄波主站通訊。

故障錄波主站系統專門針對變電站的故障錄波器進行組網，實現對錄波器的遠程調度和管理，信息獨立采集，在主站端匯總并存儲到指定的數據服務器。

三、遠動系統與調度

遠動裝置是為了完成調度與變電站之間各種信息的采集并實時進行自動傳輸和交換的自動裝置。主要功能是實現四遙：遙測、遙信、遙控、遙調。

調度端通信的網口應相互獨立、互相隔離。保護及故障錄波信息上送至調度端系統非控制區。500kV及以上廠站、220kV樞紐變電站、大電源、電網薄弱點、新能源接入匯集點、通過35kV及以上電壓等級線路并網且裝機容量40MW及以上的風電場均應部署相量測量裝置。相量測量裝置應滿足現行行業標準《電力系統同步相量測量裝置通用技術條件》DL/T 280的要求，可通過廠站內Ⅰ區智能遠動網關傳送至調度主站端控制區。
