5G邊緣計算網關PBox8630-采集轉發通道主從雙備自動切換

1.產品概述

5G邊緣計算網關PBox8630系列產品，主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，主要針對工業PLC、工廠CNC設備進行數據采集，數據上云，為各類工業物聯網、工業互聯網平臺提供數據基礎，實現數據的雙向通訊。

邊緣計算網關PBox8630系列產品主要應用領域：

1、軌道交通、地鐵、石油、化工、水務、供熱、數字化工廠等行業現場PLC、控制系統、各類控制器、儀表傳感器數據采集、SCADA數據轉發，遠程監測與控制、內網穿透等。

2、智能工廠數據采集、邊緣計算、數據處理、離線分析、轉發。

2.功能特點

2.1、5G工業網關主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、CAN、以太網、無線5G/WIFI等通信方式；

ü 支持多路不同通訊規約采集與轉發；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü }支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

ü 可選5G全網通/WIFI無線模塊，可選GPS定位模塊；

ü 支持邊緣計算處理能力。

2.2主要特點

ü 高性能嵌入式雙核Cortex-A7處理器1GHz，測點容量可達2萬點；

ü 1G內存，標配8G存儲；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《邊緣計算網關規約庫清單》；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

邊緣計算網關運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前邊緣計算網關支持的主要規約有：

ü MODBUS RTU/TCP主站、從站；

ü 西門子/施耐德/松下/三菱/歐姆龍/GE/AB/永宏/匯川/信捷/禾川等PLC協議；

ü 發那科/三菱/西門子/廣數/華中數控/兄弟/哈斯/海德漢等CNC協議；

ü OPC UA采集、轉發；

ü 電表DL645-1997、DL645-2007、DLT698.45-2017協議；

ü 水/熱表CJ-T/188協議；

ü 儲能電總協議；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 四方CSC2000客戶端及服務器協議；

ü 威遠102協議

ü 天正明日以太網103；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控/協鑫/萬馬/振華/阿里物聯網/三水/正泰物聯網/涂鴉智能等MQTT平臺；

ü 無縫連接涂鴉云平臺；

ü 各類HTTP協議；

ü 新能源各類逆變器、氣象站協議等。

3.產品介紹

3.1硬件參數

3.2產品外觀

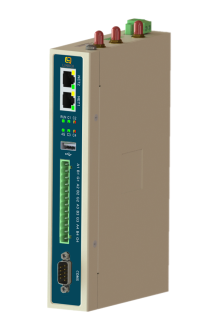

3.2.1產品正面圖

3.3接口說明

本設備具有24V直流輸入供電，接口定義如下：

+（正），-（負）

本設備具有2路以太網接口，指示燈定義如下：

橙燈代表信號傳輸指示燈ACT，閃爍，表示有網絡數據的收發；

綠燈代表連接指示燈LINK，亮，表示網絡連接正常；

3.3.2以太網接口

3.3.3 RS485接口

RS485接口定義如下：

COM1：A1，B1

COM2：A2，B2

COM3：A3，B3

COM4：A4，B4

本設備具有1個DB9公頭，標準RS232串口（COM5），每個接口定義如下：

COM5：RS232接口
