一、分布式電站（380V并網）

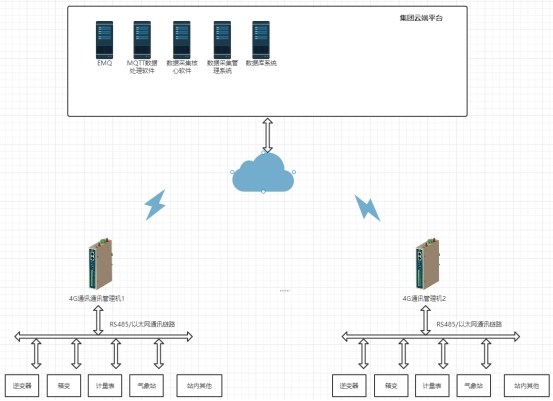

圖1分布式廠站通訊組網
分布式廠站，根據現場情況可分面式采集并傳輸至云端，根據項目大小選擇相應的通訊管理機產品，主要看現場485路數進行選擇。
可選通訊管理機配置清單如下：
名稱 | 品牌 | 型號 | 規格參數 | 單位 | 數量 | 單價 | 小計 |
通訊管理機 | 領祺 | PBox1121A-4G | 1路以太網，2路RS485，1路RS232，1路4G全網通，導軌安裝，9~36V直流供電，支持60臺設備，3000個測點容量 | 臺 | 1 | ||
通訊管理機 | 領祺 | PBox6217A-4G | 2路以太網，4路RS485，2路RS485/232，1路4G 全網通，導軌9~36V直流供電，支持120臺設備，1萬個測點容量 | 臺 | 1 |
二、高壓并網電站(10KV及以上并網)

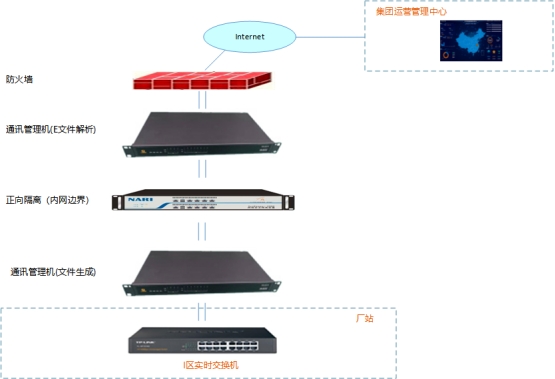

圖2通訊組網
有站控系統的廠站，直接從廠站的實時區交換機接入，采集廠站后臺廠家的通訊管理機裝置或遠動裝置的數據，并通過正向安全隔離后，經防火墻將數據傳輸至云端。
不帶站控系統的廠站，根據項目通信網絡方案可配置相應規格及數量的通訊管理機，可利用隔離前的通信服務器的以太網或RS485接口采集現場數據。
名稱 | 品牌 | 型號 | 規格參數 | 單位 | 數量 | 單價 | 小計 |
通信服務器 | 領祺 | PBox6220B | 6路以太網，8路RS485/232，支持各類電力協議，可通過正向隔離裝置，支持E文件傳輸，X86構架，19英寸，1U機架安裝 | 臺 | 2 | ||
網絡安全隔離裝置 | 南瑞 | SysKeeper-2000 | 百兆正向型，19英寸，1U機架安裝 | 臺 | 1 | ||
防火墻 | 華三 | F100-C-G3 | 7個千兆電口，2個Bypass接口，2個Combo接口，標準1U機架安裝，AC200V供電 | 臺 | 1 | ||
工業4G路由器 | 領祺 | PR500S | 1路WAN，4路LAN，1路WIFI，1路4G全網通 | 臺 | 1 | ||
網絡機柜 | 集成 | 1米2標準網絡機柜，帶附件 | 套 | 1 | |||
現場調試費 | 領祺 | 現場工程調試，隔離調試，數據傳輸至云端調試 | 項 | 1 | |||
匯總（人民幣：元） | |||||||
